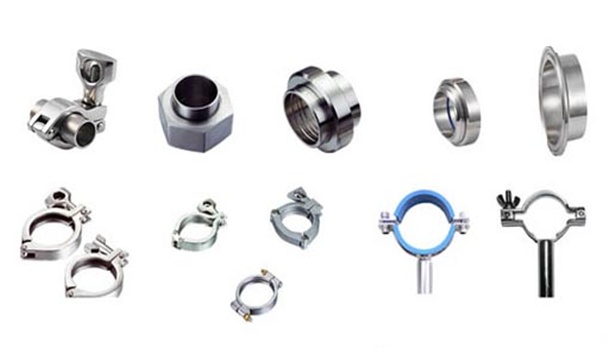

Нержавеющее резьбовое соединение в различных вариантах и сечениях для пищевой промышленности. Также поставляем  муфты под вальцовку, короткие муфты, муфты для толстостенных труб и муфты из стали AISI 316L (для химически агрессивных сред). Изготовлено с высокими требованием к качеству гигиенического исполнения .

Муфта стандарта DIN (молочная муфта)

muf1

Резьбовое соединение

Ду A, мм B, мм масса, кг
10 34 38 0,122
15 34 44 0,159
20 36 54 0,279
25 45 63 0,385
32 51 70 0,486
40 53 78 0,587
50 57 92 0,8
65 65 112 1,238
80 75 127 1,735
100 89 148 2,744
125 70 178 3,55
150 76 210 5,62



Муфта стандарта SMS (дюймовый)

Резьбовое соединение

muf2

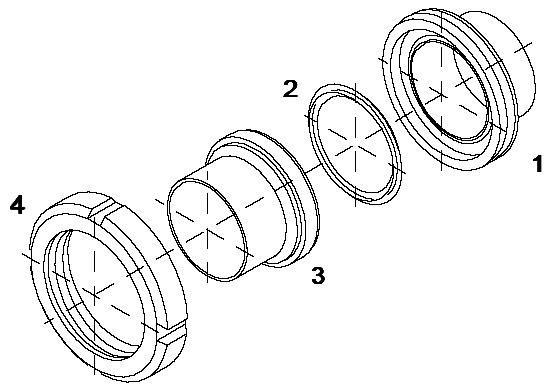

cxema



Гайка шлицевая

Сталь AISI 304 по DIN11850   (накидная)

Накидная гайка стандартная с 4-мя шлицами (в том числе гайка Ду-50),

под заказ  изготовим гайку на 6 шлицов.

gaika 1
Ду A B C D E
10 18 3 19 38 Rd 28x1/8"
15 18 3 25 44 Rd 34x1/8"
20 21 3 31 54 Rd 44x1/6"
25 21 3 36 63 Rd 52x1/6"
32 21 3 42 70 Rd 58x1/6"
40 21 3 49 78 Rd 65x1/6"
50 22 3 62 92 Rd 78x1/6"
65 25 4 80 112 Rd 95x1/6"
80 30 4 94 127 Rd 110x1/4"
100 31 5 115 148 Rd 130x1/4"
125 35 5 138 178 Rd 160x1/4"
150 40 6 164 210 Rd 190x1/4



Штуцер резьбовой (Резьбовой патрубок молочного трубопровода).

Сталь AISI 304 по DIN11850

По стандартам DIN 11851 (резьба по DIN 405).

gaika 3
Ду A B C D E
10 21 4 10 13 Rd 28x1/8"
15 21 4 16 19 Rd 34x1/8"
20 24 6 20 23 Rd 44x1/6"
25 29 7 26 29 Rd 52x1/6"
32 32 7 32 35 Rd 58x1/6"
40 33 7 38 41 Rd 65x1/6"
50 35 7 50 53 Rd 78x1/6"
65 40 8 66 70 Rd 95x1/6"
80 45 8 81 85 Rd 110x1/4"
100 54 10 100 104 Rd 130x1/4"
125 46 12 125 129 Rd 160x1/4"
150 50 13 150 154 Rd 190x1/4"



Конический штуцер (под сварку и под вальцовку)

Сталь AISI 304 и AISI 316L

По стандартам DIN 11851

gaika 4
Ду A C D E
10 17 10 13 23
15 17 16 19 29
20 18 20 23 37
25 22 26 29 44
32 25 32 35 50
40 26 38 41 56
50 28 50 53 69
65 32 66 70 86
80 37 81 85 100
100 44 100 104 120
125 34 125 129 149
150 37 150 154 175



Кольцо уплотнительное (прокладка в муфту)

материал NBR; EPDM; FKM; PTFE; VMQ; силикон

kolco
Ду A C D
10 6 12 20
15 6 18 26
20 6 23 33
25 6 30 40
32 6 36 46
40 6 42 52
50 6 54 64
65 6 71 81
80 6 85 95
100 6 104 114
125 7 130 142
150 7 155 167



Гайки заглушки

Сталь AISI 304

По DIN 11851 и SMS (с цепочками и без)

zaglux





Штуцер шланговый

Сталь AISI 304 по  DIN 11854 и SMS

Состыковка трубопроводов с пищевыми напорно-всасывающими шлангами из силикона или армированной пищевой резины.  Для более надежной фиксации шланга присутствует насечка "елочка".



Конический штуцер Резьбовой штуцер

kon st

rez st

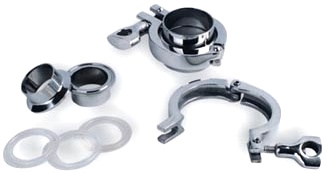

Соединения Кламп (Clamp)

Сталь AISI 316L.

По  DIN и SMS.

Диаметр от 10 до 150 мм.

c

Хомут Кламп (Clamp)
Штуцер Кламп (Clamp)
Кольцо Кламп (Clamp)
Заглушка Кламп Clamp

homut c

shtuc c

colco c

zag c





Резьбовыое соединение (муфта)
Гайка шлицевая
Штуцер шланговый
Конический штуцер
Соединение "Кламп" (муфта, штуцер,  заглушка, хомут, кольцо )
Кольцо уплотнительное
Резьбовой штуцер
Гайка заглушка с цепочкой (глухая гайка)
