Элеватор водоструйный предназначен для установки в тепловых узлах и служит для снижения температуры греющей сетевой воды до требуемой температуры в местной отопительной системе и создания в ней циркуляционного напора.
ТУ-400-28-168-91
40с10бк
Корпус: сталь
Среда: вода систем теплоснабжения
Тип присоединения: фланцевый
Ру, кгс/кв.см: 16
t мах, °С: 150 |
|

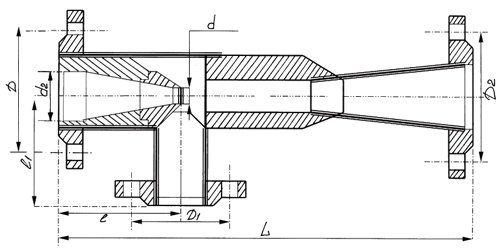

| Размеры, в мм |
| № элеватора |
d |
D |
D1 |
D2 |
I |
L1 |
L |
Масса, кг |
| 1 |
3 |
110 |
125 |
125 |
90 |
110 |
425 |
7,31 |
| 2 |
4 |
110 |
125 |
125 |
90 |
110 |
425 |
9,5 |
| 3 |
5 |
125 |
160 |
160 |
135 |
155 |
626 |
18,66 |
| 4 |
5 |
125 |
160 |
160 |
135 |
155 |
626 |
18 |
| 5 |
5 |
125 |
160 |
160 |
135 |
155 |
626 |
17,12 |
| 6 |
10 |
160 |
180 |
180 |
180 |
175 |
720 |
27,2 |
| 7 |
10 |
160 |
180 |
180 |
180 |
175 |
720 |
34 |
